펌프구조
XR, XRL 펌프는 비자흡식 입형 다단원심펌프입니다. 펌프의 흡입과 토출구경이 같고 일직선상에 위치하는 인라인 구조로 설계되어 배관설치 작업이 용이합니다. 펌프의 샤프트와 IEC표준품의 모터샤프트는 분할형 커플링 으로 견고히 연결되어 있고 유지보수가 간편한 카트리지형 메카니컬 샤프트 씰이 모든 펌프에 장착되어 있습니다. 또한 두크의 펌프전용인버터(NSQ-Drive, XQ-Drive)를 장착, 회전수제어가 가능한 인버터펌프(NSQ-XRL, XQ-XRL)로 사용가능합니다.
IEC - 표준 농형 삼상전동기
모터형식 : TEFC
보호등급 : IP54~55
절연등급 : F등급 전원사양 : 7.5kW 이하 - 삼상 220/380V
11kW 이상 - 삼상 380V
(표준전압 변경은 옵션사항)
사용유체
취급액체는 음용수, 냉난방수, 응축수 등 고형입자나
섬유질 성분이 없고, 폭발의 위험이 없으며, 점도가 높지
않고 펌프재질에 화학적으로 손상을 주지 않는 액체여야 한다.
취급액체가 부식성이 강한 경우, 스테인레스 스틸에서는
부식을 방지하는 산화피막이 파괴될 가능성이 있으므로
주의해야 합니다
적용분야
급수 및 가압설비
세척시스템
수처리시스템
스프링클러
산업용 순환펌프
소방시스템
보일러 급수시스템
냉방 및 공조시스템
음료제조 설비
제조공정설비
| NO. | 구성요소 | 재질 | EN/DIN | AISI/ASTM |
| 1 | 모터 브라켓 | Cast Iron | EN-GJL-200 | ASTM25B |
| 2 | 펌프헤드 | Stainless steel | 1,4301 | AISI304 |
| 3 | 메카니컬 씰 | Cartridge type | ||
| 4 | 탑 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 5 | 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 6 | 서포트 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 7 | 인듀서 | Stainless steel | 1,4301 | AISI304 |
| 8 | 펌프케이싱 | Stainless steel | 1,4301 | AISI304 |
| 9 | 베이스플레이트 | Cast Iron | EN-GJL-200 | AISI304 |
| 10 | 임펠라 | Stainless steel | 1,4301 | AISI304 |
| 11 | 샤프트 | Stainless steel | 1,4301/1,4401 | AISI304 |
| 12 | 임펠라슬리브 | Stainless steel | 1,4301 | AISI304 |
| 13 | 실린더 | Stainless steel | 1,4301 | AISI304 |
| 14 | 커플링 | Carbon steel | ||
| 고무부품 | NBR or FKM |
| NO. | 구성요소 | 재질 | EN/DIN | AISI/ASTM |
| 1 | 모터브라켓 | Cast Iron | EN-GJL-200 | ASTM25B |
| 3 | 메카니컬 씰 | Cartridge type | ||
| 4 | 탑 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 5 | 서포트디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 6 | 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 7 | 인듀서 | Stainless steel | 1,4301 | AISI304 |
| 9 | 베이스플레이트 | Cast Iron | EN-GJL-200 | ASTM25B |
| 10 | 임펠라 | Stainless steel | 1,4301 | AISI304 |
| 11 | 샤프트 | Stainless steel | 1,4301/1,4301/1,4401 | AISI304 |
| 12 | 중간베어링 | TungstenCarbie | ||
| 13 | 실린더 | Stainless steel | 1,4301 | AISI304 |
| 14 | 하부베어링 | TungstenCarbie | ||
| 15 | 커플링 | Carbon steel | ||
| 고무부품 | ||||
| XR(표준) | ||||
| 2 | 펌프헤드 | Stainless steel | EN-GJL-200 | ASTM25B |
| 8 | 펌프케이싱 | Stainless steel | EN-GJL-200 | ASTM25B |
| XRL(option) | ||||
| 2 | 펌프헤드 | Stainless steel | 1,4301 | AISI304 |
| 8 | 펌프케이싱 | Stainless steel | 1,4301 | AISI304 |

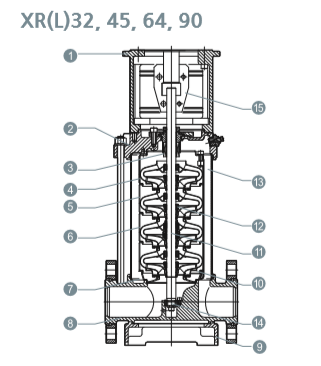

| NO. | 구성요소 | 재질 | EN/DIN | AISI/ASTM |
| 1 | 모터브라켓 | Cast Iron | EN-GJL-200 | ASTM25B |
| 3 | 메카니컬 씰 | Cartridge type | ||
| 4 | 탑 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 5 | 서포트디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 6 | 디퓨져 | Stainless steel | 1,4301 | AISI304 |
| 7 | 인듀서 | Stainless steel | 1,4301 | AISI304 |
| 9 | 베이스플레이트 | Cast Iron | EN-GJL-200 | ASTM25B |
| 10 | 임펠라 | Stainless steel | 1,4301 | AISI304 |
| 11 | 샤프트 | Stainless steel | 1,4301/1,4301/1,4401 | AISI304 |
| 12 | 중간베어링 | TungstenCarbie | ||
| 13 | 실린더 | Stainless steel | 1,4301 | AISI304 |
| 14 | 하부베어링 | TungstenCarbie | ||
| 15 | 커플링 | Carbon steel | ||
| 고무부품 | ||||
| XR(표준) | ||||
| 2 | 펌프헤드 | Stainless steel | EN-GJL-200 | ASTM25B |
| 8 | 펌프케이싱 | Stainless steel | EN-GJL-200 | ASTM25B |
| XRL(option) | ||||
| 2 | 펌프헤드 | Stainless steel | 1,4301 | AISI304 |
| 8 | 펌프케이싱 | Stainless steel | 1,4301 | AISI304 |
